◎ 냉동식 에어 드라이어 FLEX Series
FLEX시리즈는 제마코 냉동식 에어 드라이어 28년의 역사를 고스란히 담고 있습니다. 스테인리스 스틸 판형 열교환기를 전량 직접 생산하고, 한 대 한 대 까다로운 성능 테스트를 통과한 후에야 비로소 에어 드라이어에 적용하는 것은 고객가치를 실현하기 위한 약속이자 제마코의 자부심입니다.스테인리스 스틸 재질의 판형 열교환기 채택으로 제품의 내구성을 강화하고, 세퍼레이터와 리히터 및 증발기의 일체형 구조로 배관 압력 손실을 개선하며 차별화된 성능을 선사하는 것에 더해, 마침내 소비전력의 현식적인 절감을 통해 에너지 세이빙 제품으로 탄생한 FLEX시리즈 냉동식 에어 드라이어 진화의 최고점에 있는 FLEX시리즈를 직접 경험하시가 바랍니다.
제품특징
ㆍ스테인리스 스틸 일체형 판형 열교환기 적용
→ 높은 열 교환 효율, 안정적인 이슬점 제공
→ 녹물과 부식 걱정 없는 재질, 제품내구성 가화
→ 세퍼레이터, 리히터, 증발기 일체형의 3in1구조
⁃ 배관 최소화로 차압 손실 개선, 운전비용 절감
⁃ 에어 드라이어의 제품 크기 감소, 제품 설치 공간 낭비 차단
ㆍ고효율 컨덴싱 디자인 (FL200X 이상 모델)
→ 알루미늄 재질로 효율 최적화, 내구성 강화
→ 컨덴서 배기구 상향설계, 유리한 설치 공간 확보
ㆍ국내 최고 에너지 세이빙 모델(타사 대비 최대 60%)
→ 소비전력 대폭 절감, 년 간 운전비용 절약
→ 전모델 평균 40% 절감(자사 기존 모델 대비)
ㆍ제품 디자인 업그레이드
→ 사용자 편의를 우선으로 고려한 DCB ∥(FL200X 이상 모델)
→ 설치된 공간의 수준까지 높이는 세련된 디자인

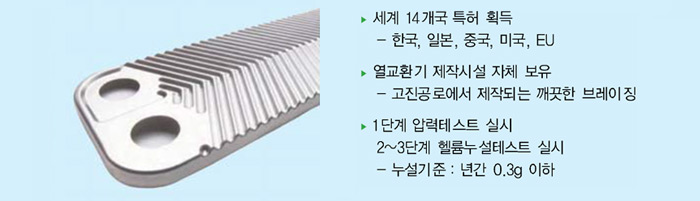

판형 열교환기 자체 설계 및 생산 전량, 3단계에 걸친 엄격한 테스트로 완벽 품질 제공

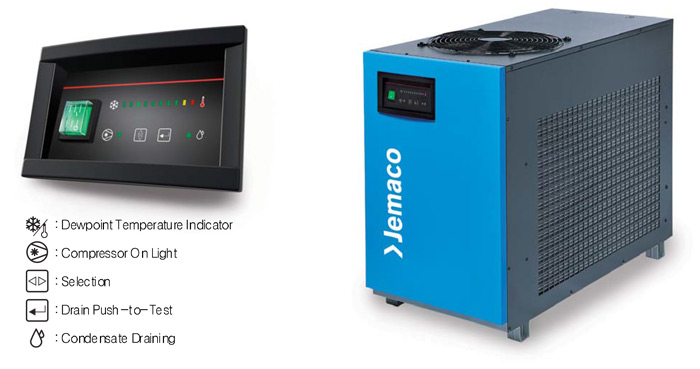

디지털 컨트롤 보드 - DCB ∥

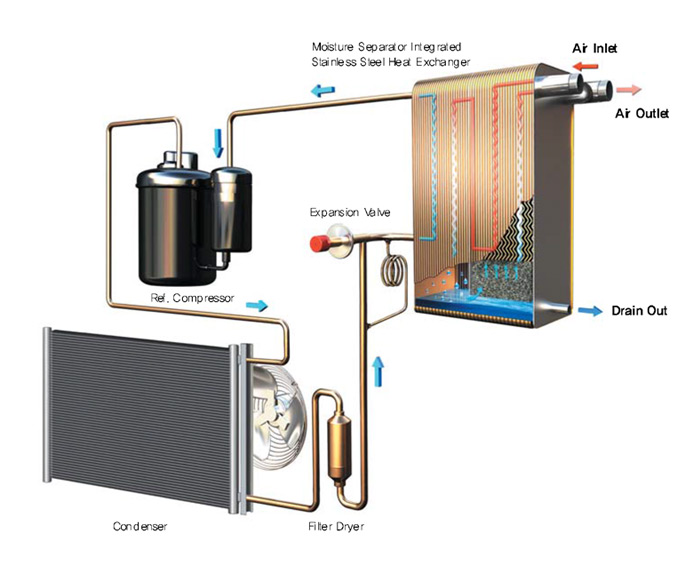

작동원리
고온의 포화된 압축공기가 열교환기의 입구로 유입 되면 1차로 차가운 출구 공기와의 열교환을 통하여 예냉된다. 이렇게 1차 예냉된 공기는 열교환기의 내부 유로를 따라 증발기로 이동하여 차가운 냉매와 본격적인 열교환을 한다. 증발기에서 응축된 응축수는 곧바로 세퍼레이터에서 압축공기와 분리되어 외부로 배출되고, 분리된 공기는 다시 리히터를 통과하면서 재가열되여 에어 드라이어를 빠져나가 건조한 양질의 압축공기로 공급된다.
모델별 사양
모델 주위온도(℃) 처리유량¹(N㎥/min) 소비전력²(W) 주위온도 범위(℃) 입구온도범위(℃) 표준전원사양³ 접속구경 중량(kg) 외형치수(mm) 냉매
32 35 38 45 H W D
FL75X 32 3.56 3.21 2.89 2.20 0.52 2~45 4~50 220/1/60 1″ 50 601 363 821 R-134a
35 3.46 3.12 2.81 2.14
38 3.36 3.03 2.73 2.07
FL100X 32 4.56 4.12 3.71 2.82 0.65 1″ 53 601 363 821
35 4.43 4.00 3.61 2.74
38 4.31 3.89 3.50 2.66
FL150X 32 7.20 6.49 5.85 4.45 0.77 1″ 58 601 363 881 R-22
35 6.99 6.31 5.69 4.32
38 6.79 6.13 5.52 4.20
FL200X 32 8.90 8.04 7.24 5.50 0.86 2″ 68 761 443 931
35 8.65 7.87 7.03 5.35
38 8.40 7.58 6.83 5.19
FL350X 32 15.18 13.70 12.34 9.38 1.20 2″ 81 761 443 1,031
35 14.75 13.31 11.99 9.11
38 14.32 12.892 11.64 8.85
FL425X 32 18.44 16.64 14.99 11.39 1.86 2″ 88 761 443 1,031
35 17.91 16.17 14.56 11.07
38 17.39 15.70 14.14 10.75
FL600X 32 26.86 24.24 21.84 16.60 2.55 2-1/2″ 119 761 494 1,181
35 26.10 23.55 21.22 16.13
38 25.34 22.87 20.60 15.66
☞ 처리 유량은 입구 압력6.9barG, 압력 노점 4℃기준이며, 사용 압력은 최대 16barG, 최소 3barG임
☞ 상기 소비 전력은 주위 온도 38℃, 입구온도 38℃의 처리 유량 기준임
☞ 상기의 표준 전원 사양과 다를 경우 당사 문의
☞ 열교환기 하자 보증 5년 프로그램은 열교환기가 누설되거나 막히는 경우에 한하며 FLEX시리즈 초기 구매 시 전단 설치용 NGF 필터가 포함된 패키지 제품을 구매하고 필터 엘리먼트 교체에 관한 권장유지보수를 반드시 준수하여 사용한 경우에 적용함
에어 드라이어 Sizing 안내
상기 처리유량은 명시된 기준조건에서 유효하므로 에어 드라이어 사용조건이 기준과 상이한 경우. 입구압력과 입구온도 및 주위온도를 실제 사용조건에 맞게 보저계수를 적용하여 계산하고 적합한 모델을 선정해야 합니다.예를 들어, 드라이어 처리 유량 6.5N㎥/min, 입구압력 8barG, 입구온도 43℃, 주위온도 43℃의 사용조건의 경우, 아래 보정계수를 적용하여 6.5N㎥/min÷1.03÷0.83÷0.81=9.05N㎥/min의 계산식을 거친 후 실제 처리유량 9.05N㎥/min에 맞게 FL350X를 선택하면 됩니다.
압력보정표(barG)
입구압력 4 5 6 6.9 8 9 10 13 16
보정계수 0.75 0.84 0.92 1.00 1.03 1.07 1.09 1.18 1.23
입구 온도 보정표(℃)
입구온도 27 32 38 43 45 50
보정계수 1.46 1.23 1.00 0.83 0.76 0.68
주위온도 보정표(℃)
입구온도 25 27 32 35 38 43 45
보정계수 1.14 1.12 1.06 1.03 1.00 0.84 0.80
