◎ 유수분리기

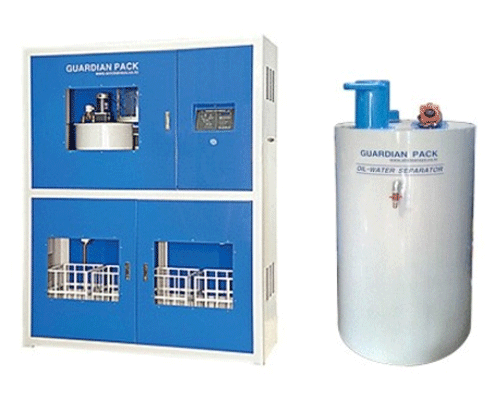

GP400,600,1200

- 각종 특허 및 ISO9001 획득

- 유수분리기(압축공기 응축수)를 국내 최초 개발

구조설명

- 유수분리기(압축공기 응축수) 를 국내 최초 개발

- 각종 특허 및 ISO9001 획득

제품특징

ㆍ에코모니터

: 신뢰성 있는 마이크로 프로세서 및 부품 사용

: 자동 및 수동 제어

: 자기진단 (Alarm)

: 처리량 적산 기능

ㆍ약품정략 투입장치 (특허 제 10-0704162, 실용신안 제 0253301호)

: 정량 투입

: 육안 관리용 투명 아크릴 적용

ㆍ반응조

: 스테인레스 스틸 사용

: 슬러지 접착력에 강하다

ㆍ이송압력탱크 ( 특허 제-070416호)

: 에어 펌핑 시스템

작동원리

A. 에어 콤프레샤, 에어 드라이어, 애프터 쿨러, 필터, 리시버 탱크에서 배출되는 응축수는 감압 챔버로 유입되면서 외부로 방출(VENT) 하며 응축수 압축공기는 원수탱크 1차조에 저장된다.

B. 저장된 응축수는 원수탱크 내부의 흐름에 의해 중력분리가 되고 중력 분리된 응축수는 원수탱크 2차조로 유입되고 이송압력 탱크로 이동, 에어 펌핑 시스템에 의해 반응조로 자동정량 펌핑(Air Pumping) 된다.

C. 응축수가 펌핑(Air Pumping)된 반응조에는 정량의 약품(GC300)이 투입되고, 응축수와 약품(GC300)이 교반과정을 거쳐 완전히 교반된 처리수 (응축수)는 Dv1,Dv2 밸브로 배출된다. 교반과정에서 슬러지가 생성되는데, 이 슬러지는 필터팩(Filter Pack)으로 유입되어 차단되고,처리수는 외부로 안전하게 배출된다.

D. 가르디안 팩 모니터 시스템을 개발 접목하여 모든 작업 상황이 컨트롤되며, 특히 가르디안 팩 모니터 자가진단 시스템에 희해 장비의 진행 상황 및 이상 유무를 체크하여 작업자의 작업능률 및 편의성을 향상하였다.

사양

	GP400	GP600	GP1200
규격	900(W) X 600(D) X 1700(H)	1050(W) X 600(D) X 1700(H)	1600(W) X 600(D) X 2000(H)
처리유량	60L/h	90L/h	150L/h
전원	220V / 1ph / 60hz	220V / 1ph / 60hz	220V / 1ph / 60hz
원수탱크	Ø700(W) X 1200(H)	900(W) X 600(D) X 1200(H)	1100(W) X 760(D) X 1200(H)
