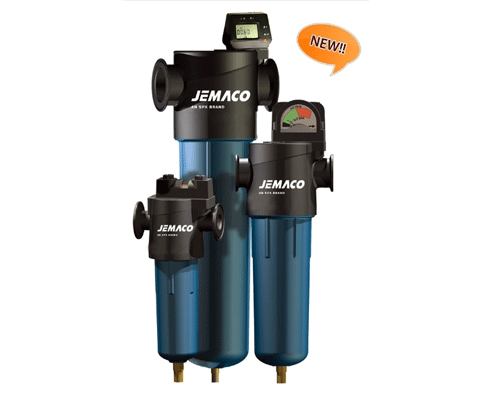

◎ NGF Series
제마코가 SPX 그룹과 함께 선보이는 NGF 시리즈는 압축공기 중에 포함되어 있는 일반적인 각종 불순물과 유분, 냄새 등을 제거하는 필터로 기능과 용도에 따라 사용 목적에 맞게 필터의 종류를 선택하고 사양표와 압력보정계수표를 참고하여 용량에 맞는 모델을 선정하시면 됩니다.
NGF 시리즈는 SPX만이 보유한 특허받은 엘리먼트를 적용하여, 필터의 차압 발생은 극히 최소화하고 필터링 성능은 탁월하게 구현하는 최상의 기술이 조화되어 에너지 효율을 증대하는 제품입니다.
제품 특징
ㆍ표준사양
A. 특허받은 엘리먼트 디자인, Venturi-Wave™
→고유의 디자인 적용으로 난류없이 원활하고 안정적인 압축공기 흐름 보장
→최적화된 유체 흐름으로 압력 손실 최소화
- 차별화된 차압 관리와 성능으로 운전경비 절감
→독특한 후면 곡선 윤곽으로 부드러운 공기 움직임
B. 고성능의 깊이 있는 주름형 엘리먼트 디자인
→필터 여과 면적 및 효율은 증대, 일반 필터 대비 차압 50% 감소
→96% 용적율, 입자 포집 능력 최대화
→HEPA grade Fiberglass 사용으로 효율 극대화
→차압 발생 획기적으로 감소
→액체, 미스트 상태 유, 수분 완벽제거
→Seam Welded 공법 적용한 스테인리스 스틸 내/외부 서포트 코어
→전부위 실리콘 미사용, 안심하고 사용하는 엘리먼트
C. 간편한 엘리먼트 Grade 구분
→고객의 편의를 고려한 End-cap 컬러 구분, Grade 식별이 용이
→엘리먼트 밑부분의 SPX 정품 인증 표시
D. 정교하게 조각된 하우징 인/아웃 디자인
→설치가 편리한 플랜지 타입 배관
→차압 감소에 도움
E. 안정적인 성능을 보장하는 세련된 하우징 디자인
→알루미늄 다이캐스팅 하우징
→내부식성을 고려한 폴리에스터 에폭시 더블 코팅
→응축수 배출이 용이한 내부 디자인
→드레인 밸브
- S,P,H,U Grade는 플로트 타입
- PD, C Grade는 매뉴얼 타입
필터 하우징 및 엘리먼트 재질
Filter Head Aluminum
Filter Housing Aluminum
Exterior Coating Polyester Epoxy Powder
Filter Media HEPA Grade Borosilicate Fiberglass
Inner/Outer Support Cores Stainless Steel
End Caps Fiberglass Reinforced Polyamide Resin
End Cap Seal Nitrile
선택 사양
ㆍ차압표시계
→슬라이드 인디케이터 타입 ( Differential Pressure Slide Indicator)
→게이지 타입 ( Differential Pressure Gauge)
→적용모델 S,P,PD,H,U Grade 적용가능
ㆍ전자드레인밸브
→적용모델 S,P,PD,H,U Grade 적용가능
Advanced Energy Saving Filtration Technology
오늘날, 산업 현장에서의 에너지 관리는 직접적인 생산 비용은 물론 나아가 기업의 이익 확보에 결정적인 영향을 미치는 요소가 되었습니다. 전세계적으로 주목받는 에너지 관리를 위해, NGF 시리즈는 프리미엄 압축공기의 품질 및 보다 경제적인 운영 경비 보장을 위한 이상적인 솔루션이 될 것을 약속합니다. NGF 시리즈는 ISO 8573.1 : 2009 의 Air Standard Quality 에 부합하는 품질을 제공하며, 이를 위해 ISO 12500의 테스트 규정에 따라 성능 측정을 완료하였습니다.
NGF 시리즈 필터 성능
*ISO 12500
압축공기용 필터 테스트 및 측정 방법을 규정하는 국제 표준으로 필터로 유입되는 유분, 유증기, 고형 입자에 대한 테스트를 규정합니다.
1) ISO 12500-1 : Oil (유분 제거 성능 테스트)
2) ISO 12500-2 : Oil Vapor ( 유증기 제거 성능 테스트)
3) ISO 12500-3 : Particle ( 고형 입자 제거 성능 테스트
엘리먼트 Grade ISO Quality
Class
고형 입자
ISO Quality
Class
유분
S 3 5
P / PD 2 4
H 1 1
U 1 1
C 1 1(as a vapor)
* ISO 8573.1 : 2009
: 압축공기 중 오염 허용치 기준을 정의하여 압축공기에 대한 품질을 규정하는 국제 표준입니다.
고형 입자, 수분, 유분 오염의 세 가지 형태를 고려하여 가장 높은 등급 class 0부터 가장 낮은 등급 class 9까지로 구분합니다.
NGF 시리즈 차압 성능
* 차압이 0.3bar를 초과하는 경우 엘리먼트를 교체해야 하며, 엘리먼트는 정기적인 교체 시기인 1년이 되는 경우와 차압계가
빨간색에 위치할 경우 두 가지 중 먼저 도래하는 것에 우선하여 교체함.
* 단, C Grade의 경우, 정격조건에서 1000 시간, 필터 하단부에서 냄새가 검출되는 경우 엘리먼트 수명이 완료된 것임.
필터 Grade 별 적용 예
모델별 사양
모델 처리유량
(N㎥/min)
외형치수(mm) 중량
(kg)
접속구경
PT
A B C D
S/P/H/U/C70, P70D 1.98 114 260 226 102 0.9 1/2"
S/P/H/U/C150, P150D 4.25 132 271 229 127 1.4 3/4"
S/P/H/U/C200, P200D 5.66 132 335 293 127 1.6 1"
S/P/H/U/C300, P300D 8.49 200 346 285 178 3.8 1 1/2"
S/P/H/U/C500, P500D 14.14 200 575 514 178 5.3 2"
S/P/H/U/C800, P800D 22.65 231 852 767 204 8.5 3"
S/P/H/U/1100, P1100D 31.15 231 1034 950 204 12.6 3"
S/P/H/U/C1600, P1600D 45.3 231 1302 1218 204 18.7 3"
☞ 처리유량은 7barg 기준이며, 사용압력은 최대 16barg/최저 1.4 barg, 사용온도는 최고 65°C / 최저 2°C 임
☞ P70D ~ P1600D 모델은 에어 입출구 방향이 타 모델과 반대임
