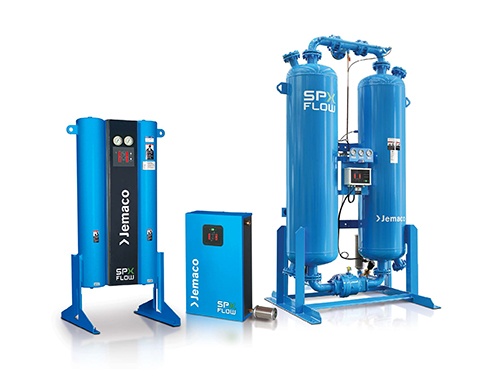

◎ 비가열 흡착식 에어드라이어 --- HLK Series, PSK Series
흡착식 에어 드라이어는 두 개의 Vessel과 내부의 흡착제를 이용하여 압축공기 중의 수분을 제거하며, 초건조 압축공기를 필요로 하는 산업 현장에서 주로 사용됩니다. HLK와 PSK 시리즈는 두 개의 Vessel이 자동으로 반복 교체되면서 건조된 압축공기를 연속적으로 공급하고, 그 중의 일부를 재생에 이용하는 비가열 흡착식 에어 드라이어입니다.
제품특징
ㆍHL10K ~ HL35K
•고성능 셔틀밸브 적용으로 최강의 내구성 실현
- 셔틀밸브 : 100만 회 작동 테스트 실시
•스테인리스 스틸 Vessel
- 내부식성 보장 / 최상 품질의 압축공기 공급
•캐비닛 일체형 전면 콘트롤러
- Power On 램프 / Vessel 표시램프 / On/Off 스위치
•설치장소의 제약이 없는 Wall Mount Type
•고정식 오리피스 채택으로 퍼지 에어량 소모 최소화
- 흡착제 수명 최적화
•정전 분체 도장 채택으로 수려한 외관
ㆍHL55K ~ HL1710K
•고성능 셔틀밸브 적용으로 최강의 내구성 실현
- 셔틀밸브 : 100만 회 작동 테스트 실시
•사용자 중심의 전면 부착형 컨트롤러
- Power On 램프 / Vessel 표시램프 / On/Off 스위치
•전 모델 고성능 실린더밸브 적용
- 최강의 내구성 보장 / 압력누설 위험성 최소화
•각 Vessel 압력 확인이 가능한 압력 게이지 적용
•최적의 퍼지 에어량 조절이 가능
- 퍼지 에어량 조정 밸브 / 퍼지 에어량 압력 게이지
•전 모델 내 부식성이 뛰어난 에폭시 도장 적용
•상방향 제습방식으로 수분에 의한 슬러징 최소화
•유지와 보수가 뛰어난 심플한 제품구조
ㆍPS2010K ~ 4430K
•사용자 중심의 전면 부착형 컨트롤러
- Power On 램프 / Vessel 표시램프 / On/Off 스위치 / 재생공정·운전모드 표시램프
•전 모델 고성능 실린더밸브 적용
- 최강의 내구성 보장 / 압력누설 위험성 최소화
•최적의 퍼지 에어량 조절이 가능
- 퍼지 에어량 조정 밸브 / 퍼지 에어량 압력 게이지
•전 모델 내 부식성이 뛰어난 에폭시 도장 적용
•상방향 제습방식으로 수분에 의한 슬러징 최소화
•유지와 보수가 뛰어난 심플한 제품구조
•다양한 옵션적용 가능 (옵션 테이블 참조)
작동원리
프리필터를 통해 유입된 습한 압축공기는 하부 셔틀밸브(A)를 통해 흡착제가 충진된 압력상태의 Left Vessel로 유입됩니다. 하부에서 상부로 흐르는 Left Vessel의 제습 공정에서는 흡착제가 압축공기의 수분을 제거할 수 있도록 합니다. 청정한 건조 압축공기는 셔틀밸브(B)를 통해 에어 시스템으로 이송하기 위해 빠져나갑니다. (-40˚C 노점까지 제습.) Right Vessel(재생모드일 경우)은 밸브(D)가 열렸을 때, 머플러(C)를 통해 대기로 감압됩니다. 건조된 압축공기의 일부는 출구(B)로 빠져나가기 전에 우회하여 흡착제로부터 수분을 제거하기 위해 Right Vessel를 거쳐 퍼지밸브(D)에 의해 배출됩니다. 수분이 제거된다면 (재생완료), 밸브(D)는 닫히고 Right Vessel은 가압공정이 시작됩니다. Vessel이 전환될 때, 반대쪽 퍼지밸브(E)는 밸브(A)와 (B)의 전환을 위해 열리게 됩니다. Right Vessel은 흡착제가 제습 운전상태가 되며, 운전이 바뀌게 되면서 Left Vessel은 재생모드가 됩니다.

모델 처리유량
(N㎥/min)
외형치수 중량
(kg)
접속구경
Height Width Depth PT FLG
HL10K 0.29 780 630 170 25 1/2"
HL15K 0.43 780 630 170 27 1/2"
HL20K 0.58 780 610 170 32 1/2"
HL25K 0.72 810 810 220 42 1/2"
HL35K 1.01 810 810 220 45 1/2"
HL55K 1.59 1530 850 560 60 1"
HL100K 2.89 1710 900 760 95 1"
HL160K 4.63 1630 1000 760 125 1"
HL200K 5.79 1890 990 760 175 2"
HL275K 7.96 1780 1060 800 225 2"
HL350K 10.13 2090 1470 800 326 2"
HL475K 13.74 2020 1470 800 517 2"
HL600K 17.36 2040 1470 800 761 2"
HL900K 26.04 2700 1500 1300 906   80A
HL1001K 28.93 3200 1500 1300 1232   80A
HL1200K 34.72 3250 1700 1450 1360   80A
HL1450K 41.95 3250 1750 1450 1586   80A
HL1710K 49.47 3250 1850 1450 1830   80A
PS2010K 58.1 3200 1980 1430 1970   100A
PS2250K 65.03 3210 2110 1430 2230   100A
PS2600K 75.14 3380 1880 1580 2430   100A
PS3250K 93.93 3450 2080 1580 3690   125A
PS4430K 128.16 당사 문의 4850   150A
☞처리유량은 입구온도 38˚C, 입구압력 6.9barG, 압력노점 -40˚C 기준이며, 최대 사용 압력은 9.7barG임.
☞한국산업안전보건공단 승인 제품.(HL160K모델 이상, Vessel에 한함)
☞HL1000K 이상 모델은 본품과 함께 흡착제 별도 공급.
☞흡착제 충진 작업 요청 시 별도 비용 발생.
☞표준 전원 사양 : 220V / 1Ph / 60Hz
