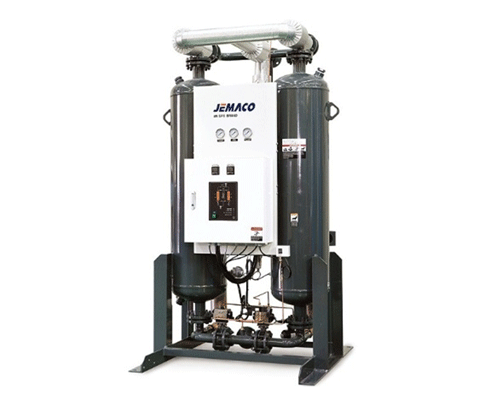

◎ 히터 외장 흡착식 에어 드라이어 --- HRE Series
HRE 시리즈는 출구 건조공기 중 일부를 Vessel 외부에 장착된 히터에서 가열하여 재생용 공기로 사용하고, 이 공기를 이용하여 정지 중인 다른 Vessel의 흡착제를 재생시키므로 재생공기의 소모가 적은 경제적인 시스템입니다. 최고의 기능과 높은 신뢰도를 위하여 신중하게 부품을 엄선하고 드라이어를 설계하여 우수한 내구성과 신뢰성을 제공하는 가열 흡착식 에어 드라이어입니다.
제품특징
ㆍ표준사양
재생공기의 소모량을 낮춘 경제적인 제품
히터 외장형 구조
내부 가열식 드라이어 대비, Vessel 내부 온도가 낮고 이슬점 조절 용이
고성능 버터 플라이 스위칭 밸브 사용
최신형 J-CON Controller 적용
ㆍ선택사양
재생공기의 소모량을 낮춘 경제적인 제품
히터 외장형 구조
내부 가열식 드라이어 대비, Vessel 내부 온도가 낮고 이슬점 조절 용이
고성능 버터 플라이 스위칭 밸브 사용
최신형 J-CON Controller 적용
ㆍ선택 사양
에너지 세이빙 시스템
Dew Point Meter & Demand Control
Purge Saving Kit
J-CON S Controller
6" 풀 컬러 터치 스크린 적용
최상의 사양과 기능 제공으로 최적의 운전 조건 유지
편리한 에어 드라이어 사용의 길라잡이
철저한 사용자 중심 인터페이스(Human Machine Interface)
총 11개의 스크린으로 상세하고 이해도 높은 정보 제공
고성능 PLC의 새로운 대명사
작동원리
입구밸브를 통해 유입된 습한 공기는 Vessel 하부에서 상부로 흐르면서, 흡착제에 의해 -40°C 이슬점까지 제습된 후 출구밸브를 통해 배출된다. 이 떄, 외부에 장착된 재생용 히터에서는 이 출구 건조공기 중 일부(퍼지 에어)를 가열하여 재생 Vessel로 배출하며, 가열된 건조공기는 재생 Vessel 내부의 흡착제가 함유하고 있는 수분을 제거한다. 이렇게 재생 Vessel에서 흡착제를 재생, 건조시킨 후 젖은 공기는 퍼지 출구밸브를 통해 대기로 방출된다. 아래의 Flow Diagram은 좌측 Vessel은 제습 싸이클, 우측 Vessel은 재생 싸이클 상태임을 나타내고 있다. 또한, 최소 재생시간이 초과되면 히터는 자동적으로 정지하여 냉각 싸이클이 시작되고, 냉각 싸이클이 끝나면 가압되어 제습 Vessel이 제습 싸이클을 완료할 때까지 Stand-By 상태가 된다.
모델별 사양
모델 처리유량
(N㎥/min)
외형치수(mm) 중량
(kg)
접속구경
(FLG)
히터용량
(KW)
시간당 최대
전력사용(KW)
Height Width Depth
HRE200 5.79 2271 1071 1067 240 2" 2.7 2.2
HRE275 7.96 2271 1176 1067 345 2" 3.7 3
HRE350 10.13 2405 1235 1219 550 2" 4.7 3.8
HRE475 13.74 2376 1312 1219 790 2" 6.4 5.1
HRE600 17.36 2461 1362 1219 935 2" 8.1 6.5
HRE900 26.04 3002 1362 1310 1265 3" 12.1 9.7
HRE1000 28.93 3025 1495 1422 1410 3" 13.5 10.8
HRE1200 34.72 3010 1598 1510 1620 3" 16.2 13
HRE1450 41.95 3025 1648 1510 1880 3" 19.5 15.6
HRE1710 49.47 3027 1778 1510 1960 3" 23 18.4
HRE2010 58.1 3155 1873 1580 1995 4" 27.1 21.7
HRE2250 65.03 3160 2004 1600 2290 4" 30.3 24.2
HRE2600 75.14 3250 1778 1650 2470 4" 35 28
HRE3250 93.93 3300 2117 1650 3750 4" 43.7 35
HRE4430 128.16 3450 2286 1800 3970 6" 59.7 47.8
HRE5820 168.37 3818 3420 1720 5275 8" 66 52.8
☞ 처리유량은 입구온도 38°C, 입구압력 6.9barG, 압력노점 -40°C 기준이며, 최대사용압력은 9.7barG임
☞ 드라이어 중량은 흡착제 제외한 것임
☞ 전모델 : 한국 산업안전 관리공단 승인제품
☞ HRE900이상 : 공장 출하시 흡착제를 드라이어에 채우지 않고 별도 공급
☞ 흡착제 충진 작업 요청 시 별도 비용 청구
☞ 표준전원사양 440V/3Ph/60Hz
