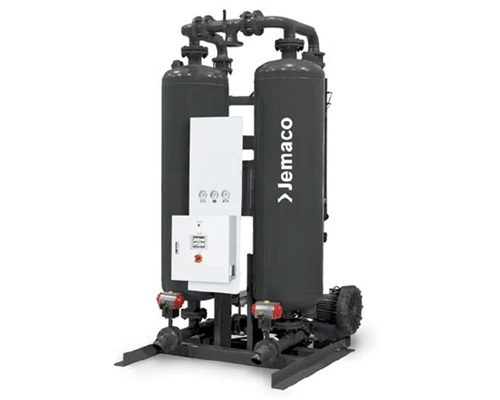

◎ 블로워 퍼지 흡착식 에어 드라이어 --- JBP Series

JBP 시리즈는 외부의 대기를 블로워로 흡입하여 히터로 가열시킨 후 퍼지 에어로 이용하는 블로워 퍼지형 가열 흡착식 에어 드라이어입니다. 보통의 가열/비가열 흡착식 에어 드라이어 대비 압축공기의 손실이 거의 없어 제품의 전체 운전 비용을 절감할 수 있는 매우 경제적인 제품으로, 압축공기 용량이 많은 대형 에어 드라이어에 주로 많이 사용됩니다.

제품특징

ㆍ표준사양

→대기를 블로워로 흡입한 수 가열, 재생용 공기로 사용

: 압축공기의 손실이 거의 없는 시스템

: 운전비용 절감하는 경제적인 제품

: 흡착제 재생으로 잔류 수분 제거, 흡착능력 극대화

: 초저노점 제공 가능 (-40°C PDP)

→고성능 블로워로 안정적인 성능 보장

: 넓은 범위의 적용 압력이나 시스템 압력 변화에 관계없이

: 오일을 사용하지 않아 유분 유입이 없는 깨끗한 공기 공급

→고성능 버터플라이 스위칭 밸브 사용

: 내부 부품 전체 스테인레스 스틸 재질, 높은 내부식성/내마모성 제공

: 유지 및 보수 용이, 부품 필요성 최소화

→히터 외장형 구조

: 흡착제가 열에 직접적으로 닿지 않아 흡착제 수명 최적, 제품 내구성 보장

: 히터의 발열 면적 최대화, 단위 면적당 발열 밀도는 최소화 - 제품 수명과 효율 동시에 극대화

→히터 외장형 구조

: 사용자 편의에 맞춘 HMI(Human Machine Interface) 시스템

: 현장 Operating을 위한 최고의 Maintenance 점검 시스템

: 최첨단 콘트롤 시스템으로 드라이어의 완벽한 자동 제어 및 운전 안정성 확보

: 탁월한 효과의 에너지 세이빙 시스템(선택사양)

ㆍ선택 사양

에너지 세이빙 시스템

Dew Point Meter & Demand Control

: 노점지시계 및 노점제어시스템

: 출구공기의 건조 정도를 연속적으로 감지, 그 부하에 따라 제습 싸이클 연장

: 히터와 블로워의 전력 소비를 관리하여 전체 에너지 비용 절감

: 세계적으로 소비자에게 인정받는 하이 퀄리티 노점지시계 적용

작동원리

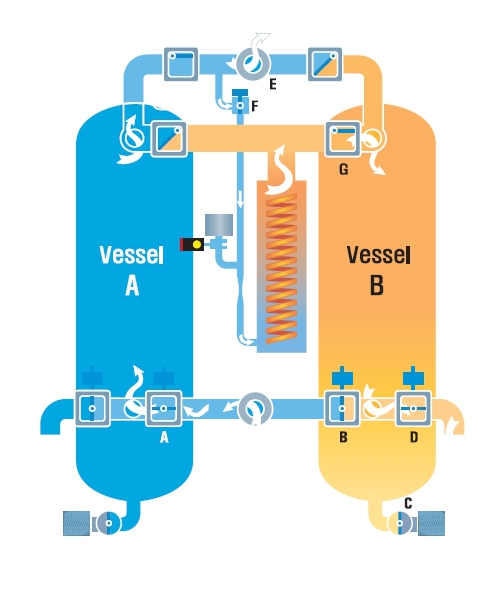

압축공기는 밸브(A)를 통해 제습상태의 Vessel A로 들어가서 체크밸브와 배관(E)를 통해 청정 건조공기로 현장에 공급된다. 재생과정의 Vessel(B)가 닫히고 머플러 (C ) 가 열리면서 감압된다. 그 후 밸브(D)가 열리면 블로워와 히터가 외부공기를 흡입하여 밸브(F)를 통해 불어넣으면 뜨거워진 공기는 흡착제의 수분을 제거하게 된다. 재생이 완료되면 흡착제의 냉각과 Vessel의 가압과정을 거쳐 제습을 준비한다. 콘트롤러에 의해 밸브(B)가 열리고 밸브(A)가 닫히면 Vessel Change가 일어나고 Vessel A는 재생과정에 들어가면서 제습은 계속된다.

모델별 사양

모델	처리유량 (N㎥/min)	외형치수(mm)			중량 (kg)	접속구경 (FLG)	블로워 (KW)	히터용량 (KW)	시간당 최대 전력사용(KW)
모델	처리유량 (N㎥/min)	Height	Width	Depth	중량 (kg)	접속구경 (FLG)	블로워 (KW)	히터용량 (KW)	시간당 최대 전력사용(KW)
JBP1050	29.73	3050	1495	1800	1352	3"	3.7	19	17
JBP1300	36.81	3025	1598	1800	1622	3"	6.3	23	22
JBP1500	42.48	3050	1648	1950	2431	3"	8.6	28	27
JBP1800	50.97	3050	1780	1950	2431	3"	8.6	33	31
JBP2200	62.3	3200	2004	2050	3637	4"	12.6	40	39
JBP2600	73.62	3350	1778	2200	3685	4"	11	45	42
JBP3200	90.61	3460	2250	2800	4233	4"	5.6	54	44
JBP3600	101.94	3500	2350	2900	4460	6"	7.5	60	50
JBP4300	121.76	3460	2350	3050	5602	6"	7.5	70	57
JBP5500	145.08	3700	2850	3510	7282	8"	11	88	73
JBP7000	184.67	3800	3150	3710	8883	8"	15	112	94
JBP9000	237.6	4150	3410	3800	12474	10"	18.6	145	121
JBP10000	263.8	4150	3410	3800	12476	10"	18.6	160	132
JBP12000	316.6	4600	3750	3900	15185	12"	18.6	193	157
JBP13000	341.7	4600	3750	3900	15185	12"	18.6	208	168
JBP15000	395.7	4700	3594	4110	18516	14"	22.4	226	184
JBP18000	474.83	4700	4259	4410	21787	14"	22.4	259	209
JBP21000	553.98	4800	4564	4720	25357	16"	26.1	303	244
JBP24000	633.12	4800	4970	5120	30410	16"	29.8	346	279
JBP30000	791.4	4860	5580	5730	39097	18"	37.3	432	348

☞ 처리유량은 입구압력 6.9barG, 압력노점 -40°C 기준, 최대사용압력은 9.7barG임.
☞ 상기의 표준 전원사양과 다를 경우 당사 문의
☞ 드라이어 중량은 흡착제 제외한 것임
☞ 표준전원사양 440V/3Ph/60Hz
☞ 전모델 : 한국 산업안전 관리공단 승인제품
☞ 전모델 : 공장 출하시 흡착제를 드라이어에 채우지 않고 별도 공급.
☞ 흡착제 충진 작업 요청시 별도 비용
