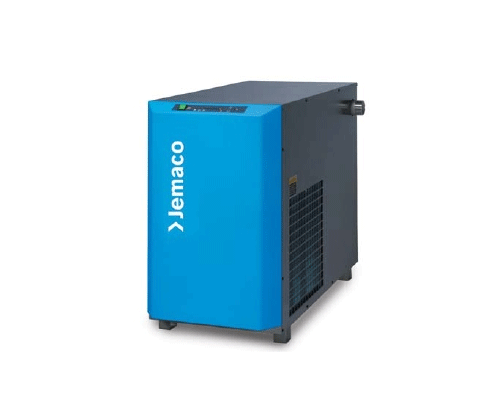

◎ 중형 냉동식 에어드라이어 HXK Series
일반적으로 냉동식 에어 드라이어는 세퍼레이터, 리히터, 증발기가 각각 구분된 상태에서 배관으로 연결되어 있지만, HXK 시리즈는 이를 일체형 구조 속에 집약하여 제품 내부와 외부의 공간 효율은 물론 열교환 효율이 높습니다. 또한 스테인리스 스틸 판형 열교환기를 적용하여 내부식성이 강하며 열교환 효율이 높고, 압축공기의 열교환기 체류시간이 짧아 부하 변동시에도 신속한 열 전달이 이루어져 안정적인 이슬점을 제공하는 제품입니다.
제품특징
ㆍ녹물과 부힉의 걱정없는 스테인리스 스틸 판형 열교환기
ㆍ효율 고성능 제품으로 운전 및 설치비용 절감
ㆍ일체형 구조로 인한 배관 압력 손실 개선
ㆍ간결한 제품 구조로 유지 및 보수 용이
ㆍ감각적이면서도 실용적인 외형 디자인
ㆍ제품 모니터링이 편리한 디지털 콘트롤 모니터 장착
선택 사양
ㆍ전자식 드레인 밸브 : No Loss Drain Valve
스테인리스 스틸 열교환기
내부식성이 보장되는 스테인리스 스틸 사용
세퍼레이터, 리히터, 증발기 일체형 구조
고효율 판형 열교환기 성능 (대항류)
ㆍ세계적으로 입증된 탁월한 기술력
→ 한국을 비롯한 유럽 11개국, 미국, 일본, 중국에 특허 등록 완료
→ CSA Hydrostatic Test 합격, CAGI ADF 100 규정
낮은 압력 강하 - 전력비 절감
고진공로에서 이루어지는 깨끗한 브레이징
전량 헬륨 누설검사 실시
내부식성이 보장되는 스테인리스 스틸 사용
세퍼레이터, 리히터, 증발기 일체형 구조
고효율 판형 열교환기 성능 (대항류)
ㆍ세계적으로 입증된 탁월한 기술력
→ 한국을 비롯한 유럽 11개국, 미국, 일본, 중국에 특허 등록 완료
→ CSA Hydrostatic Test 합격, CAGI ADF 100 규정
낮은 압력 강하 - 전력비 절감
고진공로에서 이루어지는 깨끗한 브레이징
전량 헬륨 누설검사 실시
작동원리
고온의 포화된 압축공기가 열교환기의 입구로 유인되면 1차로 차가운 출구공기와의 열교환을 통하여 예냉된다. 이렇게 1차로 열교환기의 내부 유로를 따라 증발기로 이동하여 차가운 냉매와 본격적인 열교환을 한다. 증발기에서 응축된 곧바로 세퍼레이터에서 압축공기와 분리되어 외부로 배출되고, 분리된 공기는 다시 리히터를 통과하면서 재가열되어 에어 드라이어를 빠져나가 건조한 양질의 압축공기로 공급된다.
모델별 사양
모델 주위
온도
(°C)
처리유량(N㎥/min)
입구온도
소비
전력
(KW)
주위
온도
범위(°C)
입구
온도
범위(°C)
전원사양
(V/PH/Hz)
접속구경
(PT)
중량
(kg)
외형치수 냉매
32 35 38 45 H W D
HX76K 32 3.74 3.33 2.89 2.13 0.6 2~43 4~49 220/1/60 1" 50 601 363 861 R-134a
35 3.63 3.22 2.81 2.07
38 3.52 3.14 2.73 2.02
HX101K 32 4.72 4.23 3.71 2.73 0.71 1" 53 601 363 861
35 4.62 4.13 3.6 2.62
38 4.51 4.02 3.5 2.52
HX151K 32 7.45 6.67 5.85 4.3 0.85 1" 58 601 363 921 R-22
35 7.28 6.51 5.68 4.14
38 7.12 6.34 5.52 3.97
HX201K 32 9.22 8.26 7.23 5.32 1.5 2" 78 761 443 971
35 9.01 8.05 7.03 5.12
38 8.81 7.85 6.83 4.91
HX351K 32 15.89 14.05 12.22 9.17 2.1 2" 100 811 493 1151
35 15.59 13.79 11.99 8.99
38 15.13 13.39 11.64 8.79
HX426K 32 19.33 17.24 14.99 11.09 2.92 2" 112 811 493 1151
35 18.79 16.75 14.56 10.78
38 18.24 16.26 14.14 10.46
HX601K 32 28.22 25.13 21.84 16.07 4.07 380/3/60 2" 152 811 543 1321
35 27.4 24.31 21.22 15.66
38 26.57 23.69 20.6 15.24
☞ 처리유량은 입구압력 6.9barG, 압력노점 4°C 기준, 최대사용압력은 16barG임.
☞ 상기의 표준 전원사양과 다를 경우 당사 문의
