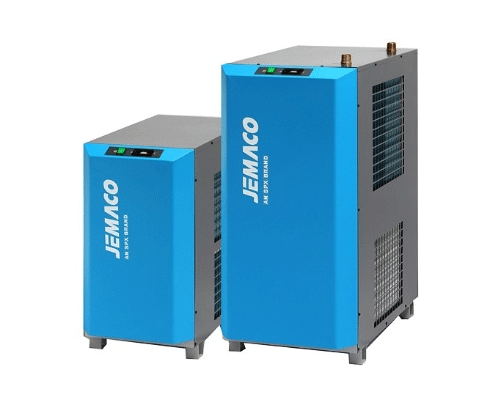

◎ 일체형 고온용 냉동식 에어 드라이어 JHT Series
JHT 일체형 고온용 냉동식 에어 드라이어는 애프터 쿨러, 에어 드라이어, 세퍼레이터, 드레인 밸브 및 전/후단 필터가 모두 함께 내장되어 있으며, 콤팩트한 디자인으로 설치 공간 및 비용 절감에 탁월한 고기능성 제품입니다. 또한, 성능과 내구성이 우수한 스테인리스 스틸 판형열교환기와 동 재질의 에어 배관을 적용하여 제품의 성능과 수명을 더욱 배가하였습니다.
제품특징
ㆍ고온의 입구 공기 처리 가능 ( 최대 80°C)
→ 왕복동식 에어 컴프레서에 적합
→ 고온의 열악한 작업 환경에서도 성능 보장
ㆍ전/후단 필터와 세퍼레이터 내장
→전단 필터 - 불순물 및 쿨러 응축수 제거 (10㎛)
→후단 필터 - 고효율 유분 제거용 Coalescing 필터(0.01㎛, 99.9% 제거 효율)
ㆍ애프터 쿨러 내장
→ 애프터 쿨러 추가 설치가 필요 없어 설치비 절감
→ 고온의 입구 공기로부터 에어 드라이어를 보호
ㆍ차별화된 스레인리스 스틸 판형 열교환기 적용
→녹물과 부식 걱정이 없는 우수한 내부식성
→한국을 비롯한 유럽 11개국, 미국, 일본, 중국에 특허 등록한
탁월한 기술력의 세퍼레이터 일체형 판형열교환기 장착(JHT50~200)
→일체형 구조로 제품크기 최적화, 고효율, 고성능 달성
ㆍ친환경 대체냉매 R-134a 채택(JHT25~100)
ㆍ간결한 디자인의 컬러 인디케이터 적용 (JHT25~100)
→드라이어의 운전 상태를 한 눈에 파악 가능
ㆍ식별이 용이한 디지털 콘트롤 모니터 적용 (JHT200)
→색상별 LED 램프로 DEW POINT 확인
→냉동콤프 기동/드레인 밸브 작동 상태 확인 가능
→전자식 드레인 밸브 동작 시간 제어, 수동 동작 기능
고성능 NGF 시리즈
A. 특허받은 엘리먼트 디자인, Venturi-Wave™
→ 고유의 디자인 적용으로 난류없이 원활하고 안정적인 압축공기 흐름 보장
→ 최적화된 유체 흐름으로 압력 손실 최소화
→차별화된 차압 관리와 성능으로 운전 경비 절감
B. 고성능의 깊이 있는 주름형 엘리먼트 디자인
→필터 여과 면적 및 효율은 증대, 일반 필터 대비 차압 50% 감소
→96% 용적율, 입자 포집 능력 최대화
→HEPA grade Fiberglass 사용으로 효율 극대화
→차압 발생 획기적으로 감소
→액체, 미스트 상태 유,수분 완벽제거
C. 간편한 엘리먼트 Grade 구분
→고객의 편의를 고려한 End-cap 컬러 구분, Grade 식별이 용이
→엘리먼트 밑부분의 SPX 정품 인증 표시
D. 정교하게 조각된 하우징 인/아웃 디자인
→설치가 편리한 플랜지 타입 배관
→차압 감소에 도움
E. 안정적인 성능을 보장하는 세련된 하우징 디자인
→알루미늄 다이케스팅 하우징
→내부식성을 고려한 폴리에스터 에폭시 더블 코팅
→응축수 배출이 용이한 내부 디자인
작동원리
[ 압축 공기 흐름 ]
공기 압축기에서 토출된 고온의 압축 공기가 드라이어로 들어오면 애프터 쿨러에서 1차 냉각이 되고, 이 떄 발생한 응축수 및 불순물은 전단 필터/ 세퍼레이터를 통해 제거된다. 1차 냉각된 공기는 판형 열교환기의 리히터(프리쿨러)에서 냉각 제습된 공기와 열교환하면서 2차 예냉이 되고 다시 증발기에서 냉매에 의해 이슬점까지 냉각된다.
완전히 냉각된 공기는 세퍼레이터를 거치면서 응축수가 배출되고, 리히터에서 고온의 입구 공기와 열교환하면서 온도가 상승하여 상대 습도가 낮아지게 된다. 제습된 공기는 후단 필터에서 잔여 유분이 제거되고 드라이어에서 흘러 나가게 된다.
[ 냉매 흐름 ]
냉매는 냉동 컴프레서에서 압축된 후 응축기에서 냉각되고 팽창밸브에서 감압, 팽창되어 증발기로 보내어진다. 증발기 내에서 압축공기를 냉각시키고 기화된 냉매는 다시 냉동 컴프레서로 흡입된다.
모델별 사양
모델 처리유량
(N㎥/min)
소비
전력
(kw)
주위온도
범위( °C)
입구온도
범위 (°C)
전원사양
(V/PH/Hz)
접속구경
(PT)
중량
(kg)
외형치수 냉매
H W D
JHT25 0.85 0.5 2~40 4~80 220/1/60 3/4" 42 681 363 731 R-134a
JHT35 1.3 0.5 3/4" 43 681 363 731
JHT50 1.92 0.71 3/4" 63 901 443 741
JHT75 2.73 0.71 1" 67 951 443 741
JHT100 3.5 0.78 1" 69 951 443 741
JHT200 6.83 1.9 4~65 1-1/2" 123 1291 593 891 R22
☞ 처리유량은 입구온도 60°C, 입구압력 7barG, 주위온도 35°C, 압력노점 10°C 기준이며 , 최대사용압력은 16barG임.
 단,JHT25~JHT35 모델은 9.7 barG임.
